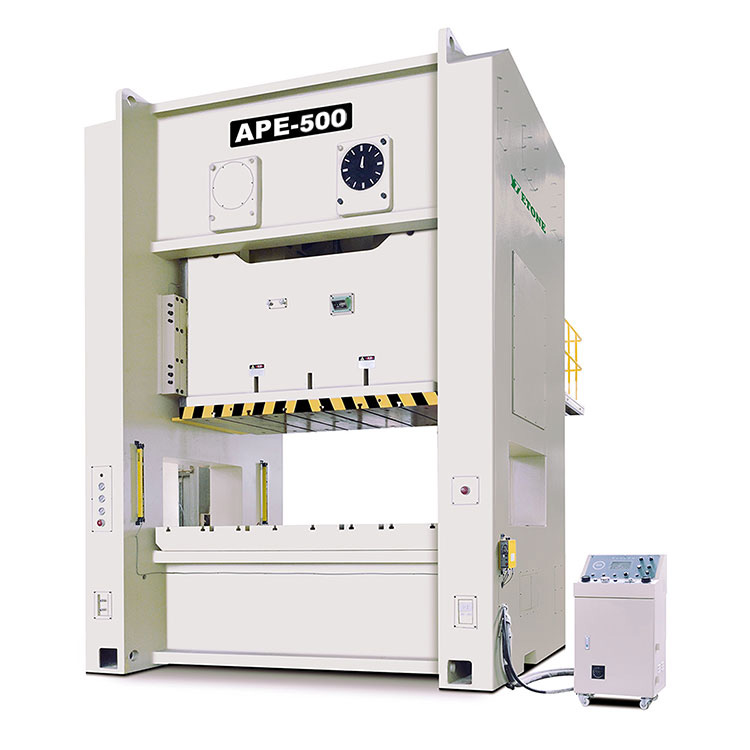

Vändapresson omamoodi mehaanilised seadmed, mida tavaliselt kasutatakse metalli moodustamisel. Selle peamised struktuuriomadused on järgmised:
Vändamehhanism: põhiosavändapresson selle vändamehhanism, mis koosneb tavaliselt vändast, ühendusvardast ja liugurist. Vänt juhib ühendusvarda, mis omakorda surub liuguri üles ja alla, et rõhu töötlemist lõpule viia.
Keha struktuur: kere võtab üldiselt malmist või terasest plaatide keevituskonstruktsiooni, millel on kõrge jäikus, et vastupidavust ja rõhku ning tagavad töö stabiilsuse ja täpsuse.
Liug: liugur on pressi oluline tööosa, mida kasutatakse üles ja allapoole liikumise saavutamiseks. See on ühendatud rõhu väljundi vändamehhanismiga. Liugi kujundus peab tagama selle tugevuse ja täpsuse.
Väntvõll ja ühendusvarda süsteem: väntvõll edastab ühendusvarda toite pöörlemise kaudu, moodustades liuguri üles ja alla liikumise. Väntvõlli kuju ja pöördenurk määravad liuguri liikumise trajektoori ja kiiruse. Ühendusvarda kasutatakse väntvõlli pöörlemisliikumise teisendamiseks liuguri lineaarseks liikumiseks.
Töölaud: operatsioonilaud on osa pressist, mida kasutatakse tooriku paigutamiseks. Tavaliselt on see varustusega või vormiga varustatud tooriku kinnitamiseks, et tagada tooriku stabiilsus ja täpsus töötlemise ajal.
Rõhuregulatsiooni süsteem:Vändapressidon tavaliselt varustatud rõhuregulatsioonisüsteemiga, mis suudab rõhu kohandada vastavalt erinevatele töötlemisnõuetele. See on töötlemise kvaliteedi tagamiseks väga oluline.
Hooldusratas: hooratta kasutatakse energia salvestamiseks ja vabastamiseks, vändapressi stabiilsuse säilitamiseks töö ajal ja vältige koormuse muutustest põhjustatud kiiruskõikumist.
Määrimissüsteem: vändamehhanismi ja liuguri vahel suure hõõrdumise tõttu on vändapress tavaliselt varustatud määrdesüsteemiga, et vähendada kulumist ja tagada pikaajaline stabiilne töö.
Operaatorite ohutuse tagamiseks on ohutuskaitseseade: vändapressid on tavaliselt varustatud mitme ohutuskaitseseadmega, näiteks kaitsekatted, kaitseuksed, rõhu ülekoormuse kaitse jne.
KokkuvõtlikultvändapressTeisendab pöörlemisliiku liuguri lineaarseks liikuvaks liikumiseks läbi vändamehhanismi ja konstruktsiooni kujundus keskendub jäikusele, täpsusele ja ohutusele, et saavutada tõhusaid metalli moodustavaid toiminguid.
